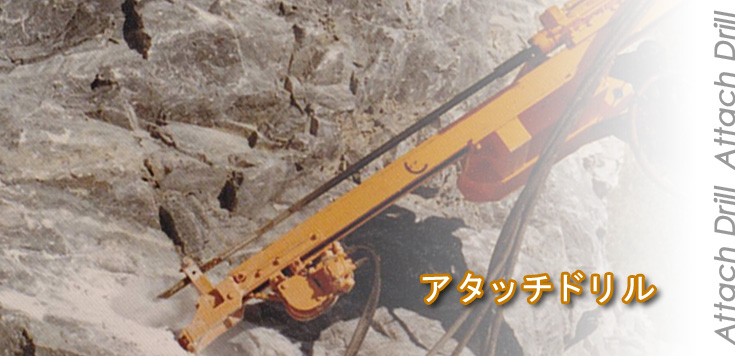

アタッチドリル

TRD-350C アタッチドリル

アタッチドリル

アタッチドリルとは?

  • 油圧ショベルに装着できるせん孔装置
  • アンカー工事、都市土木工事での省力化、スピ-ド化に威力を発揮します
TRD-350C
質量 *1 kg 1,300
全長 mm 5,550
全幅 *1 mm 1,350
全高 *1 mm 1,000
適合ショベルの質量 ton 18~28
ロッドサイズ 38R
ロッド長 (第一ロッド) mm 3,660
ロッド長 (第二ロッド) mm 3,000
ビット径 φmm 60~90
  • *1 質量、全幅、全高は搭載ショベルにより変わります
  • 仕様は改良のため予告なく変更することがあります
  • ご要望のサイズのアタッチドリルがあればご相談ください

構成部品1: 空圧ドリフター

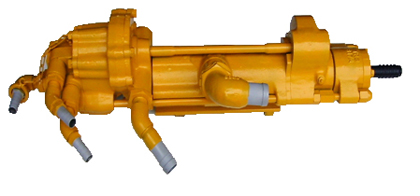

TR-350C 空圧ドリフター
TR-350C 空圧ドリフター

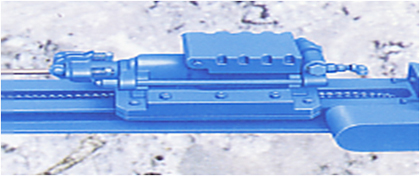

LD-90 空圧ドリフター
LD-90 空圧ドリフター

これで岩石に穴を開けます。


ドリフターとは?

写真の左側にある、ひょうたんのようなところで回転を発生させ、その回転を写真の右側のひょうたん型のところに伝える。
真ん中でハンマーが動き、打撃をする。

油圧ブレーカは打撃だけですが、ドリフターは回転しながら打撃をします。

ドリフタ型式 LD-90 TR-350C
全長(シャンクロッド含まず) mm 628 1,080
シリンダー径 φmm 90 120
ストローク mm 65 92
打撃数 b.p.m. 2,250 1,500
回転数 r.p.m. 160 0~200
空気消費量(空気圧5kgf/cm2kの時) m3/min 4.3 11~15
質量(シャンクロッド含まず) kg 33 145
使用ロッドサイズ mm 22H 38R
ビット(標準)径 φmm 36 65~100
  • 仕様は改良のため予告なく変更することがあります。
  • ご要望のサイズのアタッチドリルがあればご相談ください。

構成部品2: MP-3 空圧フィードモータ(減速機付き)

MP-3 空圧フィードモータ(減速機付き)
このモータを使ってチェーンにつながったドリフターを前後に移動させます。

空圧モータの減速機がないものも取り扱っております
MP-3
空圧フィ-ド
モ-タ
質量 kg 60
空気消費量 m3 2
空気圧 MPa 0.56
出力 kW 2.2
回転トルク N-m/400rpm 530
  • 単体でも取り扱っております。
  • 仕様は改良のため予告なく変更することがあります。
  • ご要望のサイズがあればご相談ください。

構成部品3: ラインオイラ

ラインオイラ
LO-7B

ラインオイラって何?

エアーに霧状の油をまぜて、摺動部の潤滑性を良くするためのものです。
形式 LO-3S LO-7B LO-30A
質量 kg 17 32 80
全長 mm 430 385 1,246
全幅 mm 245 300 800
全高 mm 240 300 790
口径 φmm 38 50 75
容量 L 3 7 30
空気圧 MPa 0.56 0.56 1.81
  • 単体でも取り扱っております。
  • 仕様は改良のため予告なく変更することがあります。
  • ご要望のサイズがあればご相談ください。
