世界最大級 水中掘削用
超大型 空圧ブレーカ TBシリーズ

特徴

  • 破砕位置が正確に設定できる - 作業性、安全性が高い
  • 油脂類による海上汚染ゼロ - 公害対策機
  • バケットと水中ブレーカ脱着交換が容易 - 破砕から浚喋までを一貫作業
  • あらゆる岩質の破岩が可能 - 強い打撃力、多い打撃数

仕様

超大型空圧ブレーカ (水中仕様)
ブレーカ型式 TB-20 TB-30
全装備質量 kg 全装備質量は、搭載ショベルにより異なります。
質量 (チゼル付) kg 3,900 5,400
全長 (チゼル付) mm 4,060 5,400
全長 (チゼルなし) mm 2,866 3,600
全幅 mm 全幅は、搭載ショベルにより異なります。
打撃数 b.p.m. 220~280 200~250
空気消費量/5㎏f/cm2 m3/min 26~30 30~35
チゼル径 φmm 190 220
適合ショベル ton 50~60 60~100
m3 2.0~3.0 3.0~4.0
  • 仕様は改良のため予告なく変更することがあります
  • ご要望のサイズのブレ-カがあればご相談ください

作業範囲図

作業範囲図

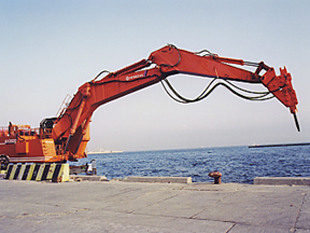

  • 超大型空圧ブレーカ

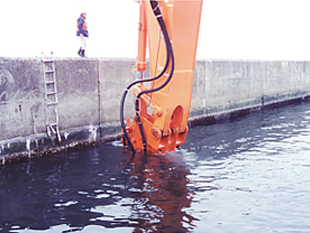

  • 超大型空圧ブレーカ

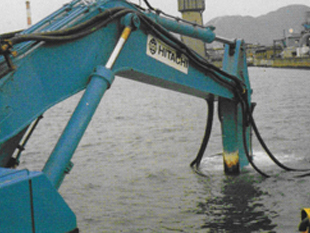

  • 超大型空圧ブレーカ
  • 超大型空圧ブレーカ
