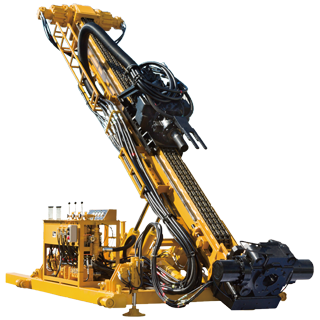

スキッド式アンカードリル TU-150Ⅱ

世界最大級 スキッド式
超大型油圧アンカードリル
スキッド式アンカードリル TU-150Ⅱ

特徴

TMR-150 ドリフタ

TMR-150ドリフタ搭載

高打撃、高トルクで抜群の窮孔能力です。

自動レンチ装置

自動ねじ切り装置

ケーシングパイプをこの装置で外します。

フィードモータ装置

フィードモータ装置

フィードモータを2機搭載して、引抜き力を 17t に向上させました。

仕様

  TU-150Ⅱ
全長 [mm] 6515
全幅 [mm] 2270
全高 [mm] 1770
質量 [kg] 5500
水平穿孔高 [mm] 1475~1815
ガイドセルスライド長 [mm] 1100
フィード長 [mm] 3171
フィード力 [kN] 166.6
フィード速度 [m/min] 4.0~15.0
穿孔角度 (1) [度] +5~-45
穿孔角度 (2) [度] -26~-73
使用ケーシング径 [mm] 133~216
搭載ドリル TMR-150
質量 [kg] 845
全長 [mm](シャンクロッド含む) 1577
全幅 [mm] 640
全高 [mm] 480
打撃 油圧 [MPa] 15.0
油量 [L/min] 130
打撃数 [min-1] 160
回転 油圧 [MPa] 17.5
油量 [L/min] 175
回転数 [min-1]
(高速 / 低速)
23 / 46
回転トルク [N・m]
(高速 / 低速)
9700 / 19400
シャンクロッドねじ形状 120RT
油圧パワーユニット PM75A-G2-3
定格電圧 AC400V 三相 60Hz
電動機 55kW 4P 400V
油圧ポンプ 17.5MPa 130L/min x 45L/min
寸法 L x W x H [mm] 1800 x 1345 x 1425
質量 [kg] (作動油250L含む) 1580
油圧パワーユニット PM75B-G1-4
定格電圧 AC400V 三相 60Hz
電動機 55kW 4P 400V
油圧ポンプ 17.5MPa 175L/min
寸法 L x W x H [mm] 1800 x 1345 x 1425
質量 [kg] (作動油250L含む) 1580
