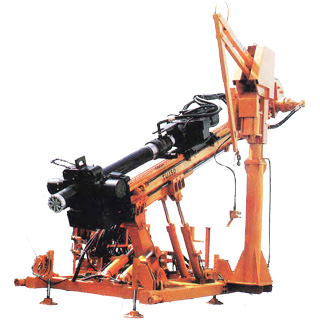

スキッド式アンカードリル

Skid type Anchor Drill

クローラ式アンカードリル

Crawler type Anchor Drill

仕様

ACD-70L TDH-100
質量および寸法
　　総質量 [kg] 9800 11200
　　全長 [mm]
(シャンクロッド含む)		 6600 6950
　　全幅 [mm] 2300 2300
　　全高 [mm] 2500 2770
　　最低地上高 [mm] 390 390
原動機
　　形式 いすゞ排ガス規制対応型　
A6BG1(ターボチャージャー付)		 いすゞ排ガス規制対応型　
A6BG1(ターボチャージャー付)
　　定格出力/回転数 [kw/min-1] 107(145ps)/2000 109(148ps)/2100
　　排気量 [cc] 6494 6494
走行装置
　　方式 油圧駆動履帯式 油圧駆動履帯式
　　履帯中心間距離 [mm] 1850 1850
　　接地長 [mm] 2108 2108
　　履帯幅 [mm] 450 450
　　接地圧 [MPa] 0.056 0.062
　　走行速度 [km/h] 0～3.5 0～3.2
　　牽引力 [N] 62338 62338
　　登坂 [度] 30 25
　　履帯張調整 手動油圧式(グリース) 手動油圧式(グリース)
懸架装置
　　方式 油圧シリンダーによる揺動式 油圧シリンダーによる揺動式
　　揺動速度 [度] ±10 ±10
ドリフタ
　　形式 TAD-70L 油圧式ロータリーパーカッションドリル TAD-100 油圧式ロータリーパーカッションドリル
　　打撃数 [min-1] 2000 2000
　　回転数 [min-1]
(高速時/低速時)		 78 / 39 70 / 35
　　回転トルク [N・m]
(高速時/低速時)		 3450 / 6900 6370 / 12740
  • マイクロパイル工法 TDH-100
  • マイクロパイル工法 TDH-100

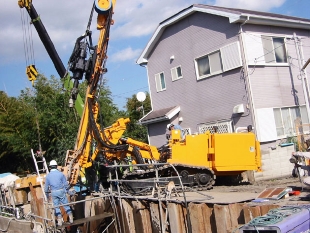

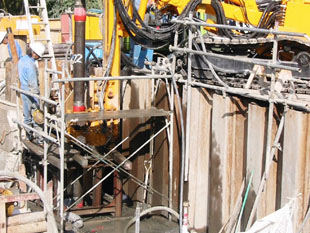

マイクロパイル工法で橋げたの基礎工事をしています。(TDH-100 を使用)
